2020机器人焊接组合工装

简介：台面上可根据需要，配以各种功能模块，形成各种定位和夹紧功能。除台面外，模块还有直角块、立柱、定位块、任意角度调整块、V形块、销栓及各类快速夹具及辅助模块。

24小时服务热线0755-85298856

立即咨询

产品详情

2020机器人焊接组合工装

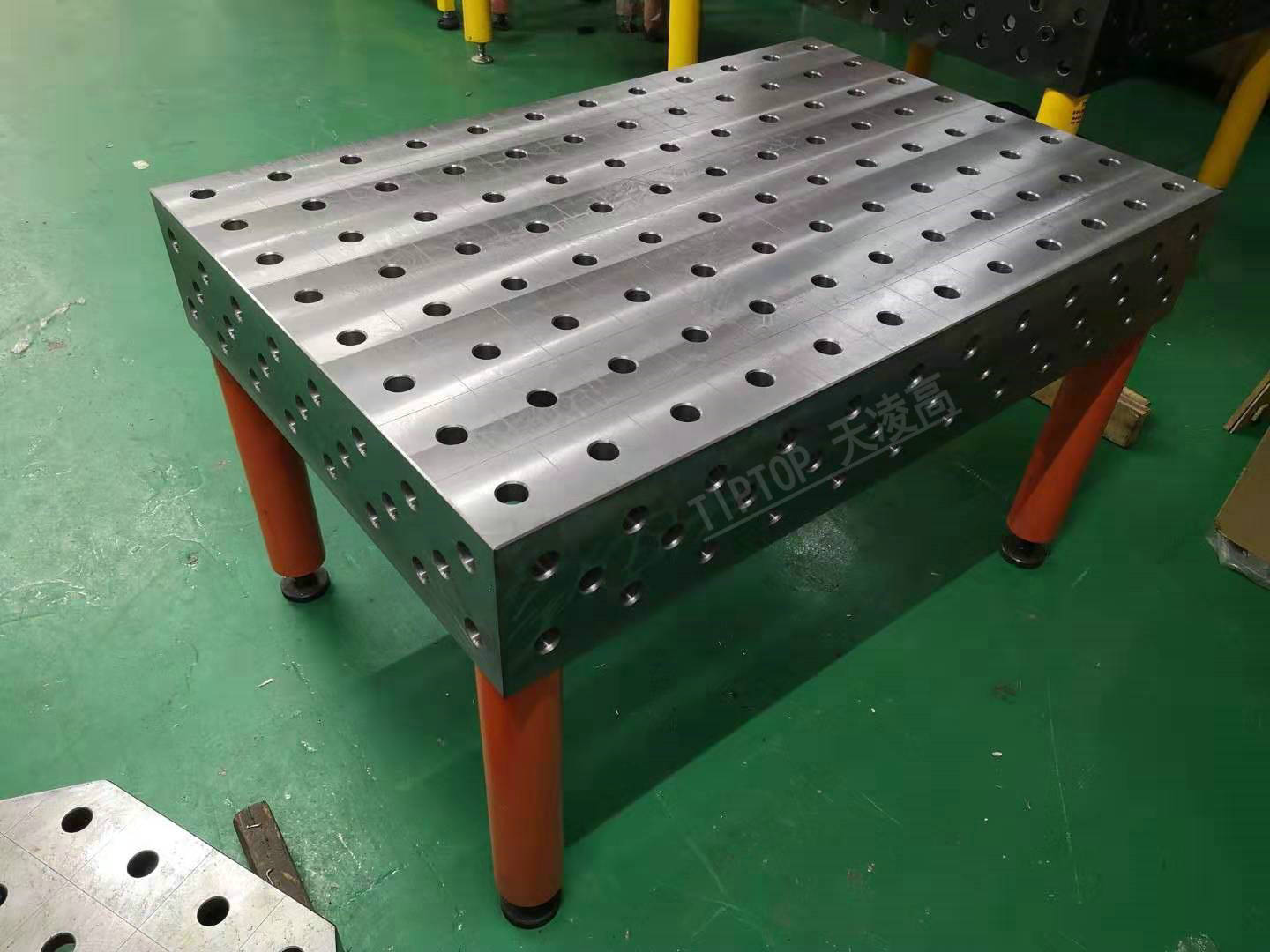

模块上还配以φ28mm、φ16mm的孔或棒，可以在任意位置互相配合或以销栓紧固。其设计构思巧妙，一件多用。台面采用带孔格板形式。在高精度的台面的上面和侧面，每隔100mm均布φ28mm的圆孔(D28系列)，或每隔50mm均布φ16mm的圆孔(D16系列)，并以同样的间隔划有尺寸线，台面边缘有毫米刻度线。这些圆孔可用于拼接各种功能的定位模块和夹具。台面尺寸从500mm×1000mm到2000mm×4000mm，并且可以根据需要组合成任意大小的尺寸和条块形状。
